Обзор нержавеющей стали S17400

Нержавеющая сталь S17400, широко известная как 17-4 PH, представляет собой мартенситную нержавеющую сталь с дисперсионным упрочнением, содержащую хром, никель и медь. Она сочетает в себе высокую прочность, умеренную коррозионную стойкость и возможность упрочнения относительно простой термической обработкой, что делает ее ключевым материалом для ответственных механических компонентов в сложных условиях эксплуатации.

Классификация и обозначения материалов

Сталь S17400 относится к семейству нержавеющих сталей с дисперсионным упрочнением. Ее основной механизм упрочнения заключается в образовании обогащенных медью осажденных частиц в мартенситной матрице в процессе старения. Ее часто выбирают, когда детали требуют большей прочности, чем у аустенитных марок (таких как 304 или 316), но лучшей коррозионной стойкости, чем у типичных мартенситных марок (таких как 410 или 420).

Типичные стандарты и обозначения

Стандарт S17400 признан несколькими международными стандартами и торговыми наименованиями. В следующей таблице приведено краткое описание распространенных обозначений.

Химический состав S17400

Химический состав стали S17400 оптимизирован для получения мартенситной матрицы и сильного дисперсионного упрочнения, при этом сохраняется коррозионная стойкость нержавеющей стали за счет достаточного содержания хрома. Медь и ниобий (или ниобий) являются ключевыми легирующими добавками для повышения устойчивости к старению и дисперсионного упрочнения.

Микроструктура и металлургические характеристики

Сталь S17400 поставляется в состоянии после отжига в растворе и обычно превращается в мартенсит при контролируемом охлаждении. Последующая термическая обработка приводит к упрочнению микроструктуры.

• Состояние после обработки раствором: преимущественно пластинчатый мартенсит с примесью δ-феррита в зависимости от способа обработки; относительно низкая твердость.
• Состояние после старения: мелкие медьсодержащие осадки и частицы NbC/NbCN, диспергированные в мартенситной матрице; высокая прочность и твердость.
• Стабильность: микроструктура и свойства чувствительны к температурам термической обработки и времени выдержки, особенно на стадии старения.

Для достижения баланса между прочностью и ударной вязкостью необходимо контролировать образование карбидных и интерметаллических включений. Перегрев приводит к укрупнению включений и снижению прочности, но в некоторых средах может улучшить ударную вязкость и стойкость к коррозионному растрескиванию под напряжением.

Механические свойства и производительность

Сталь S17400 обладает широким диапазоном механических свойств в зависимости от условий термообработки. Условия старения обычно обозначаются как H900, H1025, H1075, H1150, а также вариантами, такими как H1150M или двойной режим старения. Обозначение, как правило, указывает на температуру старения в градусах Фаренгейта.

Типичные диапазоны механических свойств

Приведенные ниже диапазоны значений являются ориентировочными для часто используемых прутковых или кованых изделий и могут варьироваться в зависимости от размера сечения, формы изделия и конкретных технических характеристик.

• Состояние H900 (старение при температуре около 482 °C): очень высокая прочность на растяжение и твердость, низкая ударная вязкость.
• Условия H1025–H1100: сбалансированная прочность и ударная вязкость, широко распространенная конфигурация.
• Состояния H1150 и H1150M: меньшая прочность, но улучшенная ударная вязкость и устойчивость к коррозионному растрескиванию под напряжением.

Типичные характеристики стержня при комнатной температуре в типичных условиях (значения приблизительные):

состояние H900 (высокоинтенсивная фокусировка):

• Предел прочности на растяжение: приблизительно 1310–1400 МПа.
• Предел текучести при 0.2% деформации: примерно 1170–1240 МПа.
• Удлинение: примерно 8–12%
• Твердость: приблизительно 40–44 HRC

состояние H1025 (сбалансированные свойства):

• Предел прочности на растяжение: приблизительно 1170–1240 МПа.
• Предел текучести при 0.2% деформации: примерно 1030–1100 МПа.
• Удлинение: примерно 10–15%
• Твердость: приблизительно 34–38 HRC

состояние H1150 (повышенная прочность):

• Предел прочности на растяжение: приблизительно 930–1030 МПа.
• Предел текучести при 0.2% деформации: примерно 725–930 МПа.
• Удлинение: примерно 15–20% или выше.
• Твердость: приблизительно 28–32 HRC

Ударная вязкость, усталостная прочность и трещиностойкость в значительной степени зависят от формы изделия, размера сечения, чистоты и качества термообработки. При проектировании деталей, имеющих критически важное значение для безопасности, необходимо использовать сертифицированные данные о механических свойствах, полученные из протоколов заводских испытаний и соответствующих стандартов.

Методы термической обработки

Термическая обработка имеет решающее значение для получения желаемых свойств стали S17400. Стандартный процесс включает обработку раствором, охлаждение для образования мартенсита и старение при определенных температурах для достижения дисперсионного упрочнения.

Обработка раствором (аустенитизация)

Типичный диапазон температур обработки раствором составляет от 1020 °C до 1060 °C. Ключевые этапы включают:

• Равномерный нагрев до заданной температуры раствора для образования аустенита и растворения осажденных частиц.
• Выдерживать в течение достаточного времени, зависящего от толщины участка, чтобы обеспечить полное растворение.
• Охлаждение на воздухе или в масле (в зависимости от стандартов и геометрии компонента) приводит к образованию мартенсита.

Для обеспечения полного мартенситного превращения, особенно в массивных деталях, где охлаждение может происходить медленнее, необходим надлежащий контроль скорости охлаждения.

Старение (дисперсионное твердение)

После обработки раствором и охлаждения материал подвергается старению для достижения прочности. Типичные условия старения:

H900:

• Температура около 482 °C в течение нескольких часов, после чего следует охлаждение воздухом.
• Обеспечивает максимальную прочность и твердость; имеет тенденцию снижать ударную вязкость и сопротивление коррозионному растрескиванию под напряжением.

H1025 / H1075 / H1100:

• Выдержка при температуре около 552–593 °C в зависимости от требуемой прочности и пластичности.
• Сбалансированные свойства, подходящие для множества конструкционных и механических применений.

H1150, H1150M, условия двойного старения:

• Температура около 620 °C или определенные режимы двойной термообработки (например, 760 °C с последующим повышением до 620 °C), как определено в соответствующих стандартах.
• Используется в случаях, когда предпочтительнее максимальная прочность, повышенная ударная вязкость и улучшенная коррозионная стойкость или стойкость к коррозии под напряжением.

Все виды термической обработки должны соответствовать применимым стандартам (таким как ASTM A564 или спецификации AMS), включая контроль температуры, время выдержки, скорость охлаждения и требования к испытаниям после термической обработки.

Физические свойства

Физические свойства стали S17400 в целом схожи со свойствами других мартенситных нержавеющих сталей с дисперсионным упрочнением, характеризующихся умеренным термическим расширением и относительно низкой теплопроводностью по сравнению с углеродистыми сталями.

Типичные значения при комнатной температуре (приблизительно):

• Плотность: примерно 7.75–7.80 г/см³
• Модуль упругости: около 200–205 ГПа
• Коэффициент Пуассона: примерно 0.27 – 0.29
• Теплопроводность: примерно 16–18 Вт/м·К
• Коэффициент теплового расширения (20–200 °C): около 10–11 × 10⁻⁶ /K
• Электрическое сопротивление: приблизительно 0.8–1.0 мкОм·м

Точные данные могут незначительно отличаться в зависимости от состояния и состава, поэтому при проектировании прецизионных компонентов следует руководствоваться опубликованными техническими характеристиками материалов или значениями, предоставленными производителем.

Характеристики коррозионной стойкости

Сталь S17400 обладает коррозионной стойкостью, превосходящей многие мартенситные нержавеющие стали и примерно сопоставимой с маркой 304 в некоторых средах, но, как правило, уступающей аустенитным маркам с добавлением молибдена, таким как 316, особенно в условиях содержания хлоридов.

Общая коррозия

Содержание хрома обеспечивает хорошую устойчивость к атмосферной коррозии, пресной воде и многим умеренным промышленным средам. Материал подходит для:

• Морская атмосфера и периодическое воздействие соленой воды (при подходящих условиях поверхности).
• Условия проведения химических процессов в щадящем режиме, где контролируются концентрация хлоридов и кислотность.
• Оборудование для пищевой промышленности, не подвергающееся постоянному воздействию агрессивных чистящих средств.

Питтинговая и щелевая коррозия

В средах, содержащих хлориды, сталь S17400 более подвержена точечной и щелевой коррозии, чем высоколегированные нержавеющие стали, такие как 316L, дуплексные нержавеющие стали или супераустенитные марки. Качество поверхности, локальные застойные явления и концентрация хлоридов сильно влияют на эксплуатационные характеристики. Конструкторам следует учитывать:

• Ограничение рабочих температур и концентрации хлоридов при необходимости погружения.
• Следует избегать щелей, узких зазоров и защищенных участков, где может скапливаться застойный раствор.
• Полировка поверхности и регулярная очистка позволяют уменьшить количество мест, где может начаться локальная коррозия.

Коррозионное растрескивание под напряжением (SCC)

В условиях высокой прочности, таких как H900, сталь S17400 может проявлять чувствительность к коррозионному растрескиванию под напряжением в средах, содержащих хлориды, особенно при повышенных температурах. В условиях перегрева, таких как H1150, обычно улучшается устойчивость к коррозионному растрескиванию под напряжением. Компромисс между прочностью и устойчивостью к коррозионному растрескиванию под напряжением является важным конструктивным аспектом для компонентов, используемых в морской или химической промышленности.

Межзерновая Коррозия

Благодаря относительно низкому содержанию углерода и механизму дисперсионного упрочнения, эта сталь менее подвержена сенсибилизации, чем некоторые аустенитные марки. Однако ненадлежащее термическое воздействие все же может повлиять на химический состав границ зерен и локальное коррозионное поведение. Контролируемая термическая обработка в соответствии со стандартными процедурами снижает этот риск.

Свариваемость и качество сварных швов

Сплав S17400 сваривается традиционными методами, но требует тщательного контроля процесса и последующей термической обработки для восстановления свойств и предотвращения дефектов.

Подходящие сварочные процессы

К распространенным методам сварки относятся:

• Газодуговая сварка вольфрамовым электродом (GTAW/TIG) для получения высококачественных соединений и точного контроля.
• Газодуговая сварка (GMAW/MIG) для производственной сварки с более высокой скоростью наплавки.
• Дуговая сварка покрытым электродом (SMAW) используется для полевого ремонта и сварки более толстых участков.
• Электронно-лучевая и лазерная сварка для сложных применений, требующих узкой зоны термического воздействия и минимальной деформации.

Присадочные материалы и свойства сварочного металла

Присадочные материалы обычно выбираются таким образом, чтобы обеспечить сопоставимую коррозионную стойкость и механические свойства. В некоторых областях применения используются перелегированные присадочные материалы для повышения ударной вязкости сварного шва или коррозионной стойкости. Необходимо учитывать мартенситную структуру в зоне термического воздействия и в сварочном шве, поскольку без соответствующей термической обработки после сварки она может стать твердой и хрупкой.

Послесварочная термообработка

Для ответственных компонентов часто рекомендуется термическая обработка и старение после сварки:

• В качестве решения, по возможности, следует подвергнуть всю изготовленную конструкцию термической обработке и старению для восстановления однородных свойств.
• Для крупных конструкций, где полная термическая обработка может быть невозможна, локальная термическая обработка после сварки и процедуры снятия напряжений должны соответствовать соответствующим техническим требованиям.

Недостаточная термообработка после сварки может привести к снижению ударной вязкости, остаточным напряжениям и повышению риска коррозионного растрескивания под напряжением, особенно в условиях высокой прочности.

Вопросы обрабатываемости и изготовления

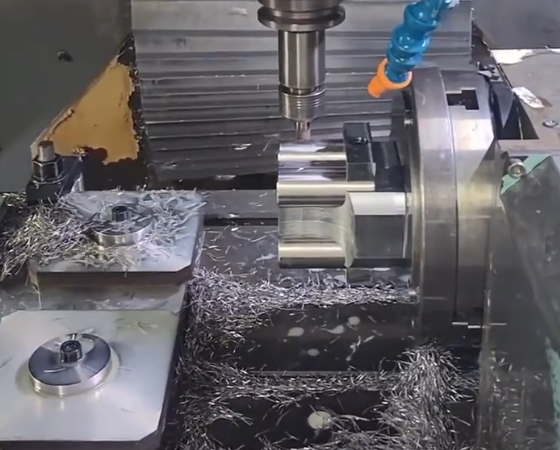

Сталь S17400 может обрабатываться с помощью обычного оборудования, но обладает более высокими режущими свойствами, чем аустенитная сталь. нержавеющая стальОбрабатываемость в значительной степени зависит от условий термической обработки.

Поведение при механической обработке в различных условиях

Обработанные раствором или перестаренные состояния (например, состояние А или H1150) обычно обеспечивают лучшую обрабатываемость благодаря меньшей твердости. Высокопрочные состаренные состояния, такие как H900, сложнее обрабатывать, и их можно довести до состояния, близкого к окончательной форме, до окончательного старения.

• Используйте жесткую регулировку станка, чтобы минимизировать вибрацию и вибрацию инструмента.
• Для охлаждения и смазки используйте достаточное количество смазочно-охлаждающей жидкости.
• Выберите подходящие материалы инструмента (твердосплавы с покрытием, быстрорежущие стали) и оптимизируйте параметры резания в зависимости от конкретных условий.

Формовка и холодная обработка

Холодная формовка стали S17400 ограничена по сравнению с аустенитными марками из-за ее мартенситной структуры и более высокой прочности. Большинство операций формовки выполняется в состоянии после термической обработки.

• Как правило, сложная глубокая вытяжка нежелательна; более типичными являются гибка и умеренная формовка.
• Для восстановления механических свойств и снятия напряжений, возникающих при формовке, может потребоваться термическая обработка после формовки.

Состояние и отделка поверхности

Состояние поверхности оказывает существенное влияние на оба фактора. коррозионная стойкость и усталостной прочности. Сталь S17400 может поставляться в различных вариантах. отделка поверхности в зависимости от формы изделия и требований к его применению.

Поверхностные покрытия

Распространенные варианты отделки включают в себя:

• Горячекатаные, травленые и очищенные от окалины поверхности общего назначения.
• Токарная обработка, шлифовка и полировка прутков для валов и вращающихся компонентов.
• Прецизионно отшлифованные поверхности для подшипников и высокоточных механических деталей.

Упрочнение поверхности и покрытия

В некоторых областях применения обработка поверхности используется для повышения износостойкости, коррозионной стойкости или усталостной долговечности:

• Дробеструйная обработка для повышения усталостной долговечности за счет сжимающих поверхностных напряжений.
• Электрополировка для уменьшения шероховатости поверхности и улучшения коррозионной стойкости.
• Тонкопленочные покрытия или гальванические покрытия (в тех случаях, когда условия эксплуатации оправдывают дополнительную защиту).

Типичные формы и размеры изделий

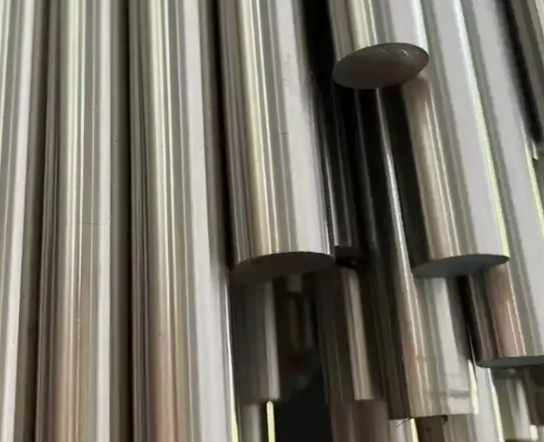

Материал S17400 выпускается в широком ассортименте форм, подходящих для различных производственных процессов.

• Горячекатаные и кованые прутки: круглые, квадратные и плоские, для механической обработки и ковки деталей.
• Плиты и листы: для конструкционных элементов, фланцев и компонентов, работающих под давлением.
• Полосы и катушки: используются в пружинах, зажимах и формованных деталях.
• Проволока и стержни: для крепежных элементов, штифтов и специализированных механических деталей.
• Литье: в соответствии с надлежащими стандартами, когда требуется сложная геометрия.

Доступные размеры и допуски зависят от поставщиков и применимых стандартов. Инженерам следует проверять наличие товара на складе и предельные размеры на ранних этапах проектирования, особенно для крупных профилей и деталей специального назначения.

Ключевые области применения

Благодаря сочетанию прочности и коррозионной стойкости, сталь S17400 широко используется в различных отраслях промышленности.

Аэрокосмическая и оборонная

В аэрокосмической и оборонной отраслях сталь S17400 используется для компонентов, где критически важны снижение веса и высокая механическая прочность, в том числе:

• Конструкционная арматура, крепежные элементы и штифты.
• Детали шасси, приводы и валы.
• Двигатель и вспомогательное механическое оборудование, работающие при умеренных температурах.

Нефтехимия и энергетика

В энергетическом и нефтехимическом секторах сталь S17400 может использоваться в тех случаях, когда компоненты должны выдерживать умеренную коррозию и высокие механические нагрузки:

• Насосы и компоненты клапанов для работы с очищенными и слабокоррозионными жидкостями.
• Детали компрессора, турбинные детали и крепежные элементы для высоких нагрузок.
• Корпуса и разъемы измерительных приборов.

Общее промышленное и машиностроительное проектирование

В машиностроении сталь марки S17400 применяется там, где необходимо учитывать износ, усталость и коррозию:

• Приводные валы, шестерни и муфты под циклическими нагрузками.
• Пресс-формы и оснастка, где требуется стабильность размеров и коррозионная стойкость.
• Пружинные компоненты в агрессивных или влажных средах.

Медицинское, пищевое и перерабатывающее оборудование

В некоторых областях применения медицинского и пищевого оборудования используется сталь S17400, где необходимы высокая прочность и умеренная коррозионная стойкость, с учетом применимых нормативных требований и требований к чистоте. Примеры применения:

• Хирургические инструменты, где твердость и стабильность размеров имеют решающее значение.
• Детали оборудования для пищевой промышленности не подвергаются постоянному воздействию агрессивных чистящих средств.
• Крепежные элементы и опоры, подверженные высоким нагрузкам, в гигиеничных условиях.

Критерии выбора и ограничения

Хотя материал S17400 универсален, он не является оптимальным для любых условий эксплуатации или проектных требований. При выборе материала следует учитывать как его сильные, так и слабые стороны.

Ключевые соображения

• Баланс прочности и коррозии: в условиях высокой коррозионной стойкости хлоридов могут потребоваться более коррозионностойкие марки стали, даже если сталь S17400 соответствует требованиям к прочности.
• Возможности термической обработки: конечные свойства в значительной степени зависят от правильной термической обработки; организации, не обеспечивающие надлежащий контроль термической обработки, могут не получить стабильных результатов.
• Сварка и термообработка после сварки: сварные соединения могут потребовать полной обработки раствором и выдержки для восстановления свойств, что не всегда осуществимо для крупных конструкций.
• Рабочая температура: длительная эксплуатация при повышенных температурах может изменить состояние осадков и механические свойства; необходимо соблюдать температурные ограничения, установленные действующими стандартами.

Типичные болевые точки в использовании

При внедрении стандарта S17400 в промышленных условиях часто возникают следующие практические трудности:

• Необходимо найти баланс между потребностью в очень высокой прочности (например, H900) и подверженностью коррозионному растрескиванию под напряжением в хлоридных средах.
• Обеспечение полного мартенситного превращения и однородных свойств по всей толщине сечений, особенно в крупных поковках или изделиях сложной геометрии.
• Внедрение соответствующей термообработки после сварки в производственные процессы без деформации или недопустимых изменений размеров.
• Управление затратами на механическую обработку и износом инструмента в условиях высокой твердости, особенно при обработке деталей с жесткими допусками.

Сравнение с другими марками нержавеющей стали

По сравнению с аустенитными марками, такими как 304 и 316, сталь S17400 обладает более высокой прочностью и закаливаемостью, но сниженной формуемостью и во многих случаях более низкой устойчивостью к локальной коррозии. По сравнению с простыми мартенситными марками, такими как 410, она обладает улучшенной коррозионной стойкостью и преимуществом дисперсионного упрочнения, что позволяет достигать более высокой прочности при аналогичных или более высоких показателях ударной вязкости.

По сравнению с дуплексными нержавеющими сталями, сталь S17400 обычно обеспечивает более высокий предел текучести в определенных условиях, но может не соответствовать дуплексным маркам по стойкости к коррозионному растрескиванию под воздействием хлоридов или стойкости к питтинговой коррозии. Поэтому необходима детальная оценка критериев механического проектирования, коррозионной среды, метода изготовления и стоимости.

Стандарты, сертификация и контроль качества

Использование стали S17400 в ответственных областях применения требует соблюдения международных стандартов и, где это применимо, сертификации в аэрокосмической или отраслевой сфере.

Соответствующие стандарты продукции

• ASTM A564/A564M: стандартная спецификация для горячекатаных и холоднокатаных прутков и профилей из нержавеющей стали, подвергнутых старению.
• ASTM A693: стандартная спецификация на листовую, листовую и полосовую нержавеющую сталь, упрочняемую осаждением.
• ASTM A705/A705M: стандартная спецификация для поковок из нержавеющей стали, упрочняемых старением.
• AMS 5643, AMS 5604 и соответствующие аэрокосмические спецификации материалов для конкретных форм продукции.

Тестирование и проверка

Типичные меры контроля качества и сертификации включают в себя:

• Анализ химического состава для подтверждения соответствия установленным пределам.
• Проведение испытаний механических свойств (прочность на растяжение, твердость и ударная вязкость, при необходимости).
• Неразрушающий контроль (ультразвуковой контроль, капиллярная дефектоскопия, рентгенографический контроль) компонентов, имеющих критически важное значение для безопасности.
• Микроструктурная оценка проводится при необходимости для подтверждения мартенситной структуры и соответствующей морфологии осаждения.

Обращение, хранение и техническое обслуживание

Хотя сталь S17400 является нержавеющей, для поддержания коррозионной стойкости и целостности поверхности важны правильные методы обращения и технического обслуживания.

Обращение и хранение

• Избегайте загрязнения частицами и обломками углеродистой стали во время изготовления и хранения.
• Для минимизации повреждений поверхности и попадания посторонних предметов используйте чистые подъемные устройства и опоры.
• Во время хранения защищайте поверхности от длительного контакта с влагой, солями и коррозионными химическими веществами.

Техническое обслуживание в процессе эксплуатации

• Регулярная очистка для удаления отложений, загрязнений и остатков, богатых хлоридами.
• Осмотр на наличие признаков локальной коррозии, особенно в щелях и местах сварных швов.
• Мониторинг условий эксплуатации для обеспечения соответствия проектным параметрам (H900, H1025, H1150 и т. д.).

Часто задаваемые вопросы о нержавеющей стали S17400
